安装及使用
1、让阀门走到关的位置，调节红色凸轮，使“关"开关有信号输出。
2、让阀门走到开的位置，
调节黄色凸轮，使“开”开关有信号输出。
3、让阀门来回走几次，确定限位开关信号通断可 靠。
防护等级: ip65(本质安全型) ip67 (外壳防护型)
触点容量: 6a/ 24vdc(直流) 10a/ 220vac(交流)
环境温度: -15°c ~ 70°c .
接线端口: g1/2”或g3/4"
旋转角度: 0° -90°角行程
位置指示:开一黄，关一红

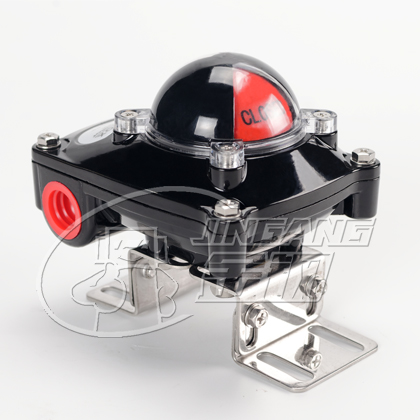

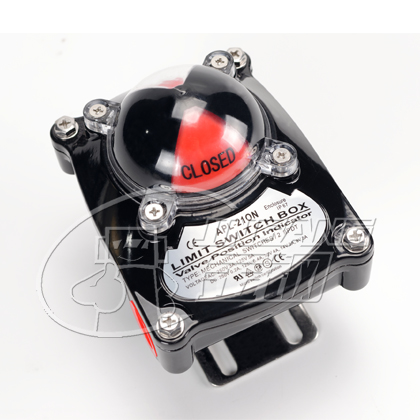

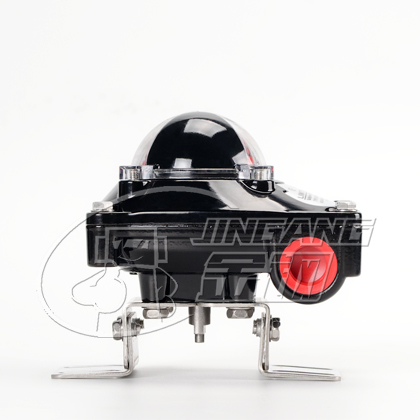

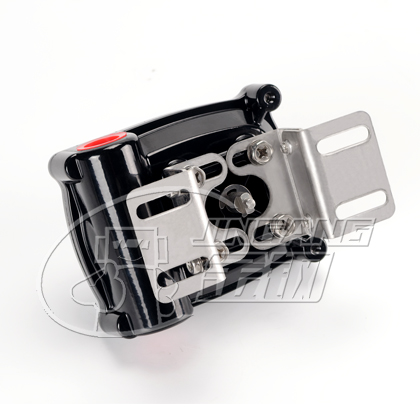

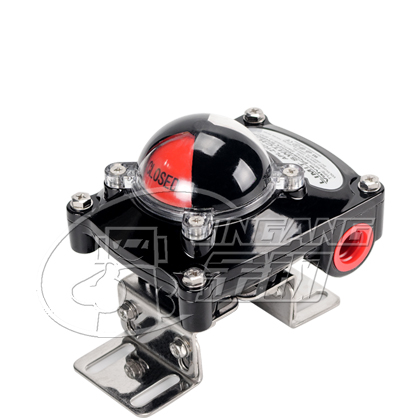

概述
jgapl系列阀位反馈装置是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量(触点)的信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。该产品也可作为自控系统中重要阀门联锁保护及远程报
警指示之用
工作原理
jgapl系列阀位反馈装置检测阀位转角位移，通过同轴连接件或反馈杆使传动轴产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过指示器就地显示。
上海金钢自控阀门有限公司，是一家集设计开发、制造、销售为一体的阀门执行机构和阀门制造的科技型企业。公司始创于2008年，生产基地位于上海总建筑面积10000平方米，完善的检验系统和试验中心，并且有严谨专业的研发团队及精细化生产团队，完善的质量体系和登录云顶集团的售后服务保障，可根据客户的要求及标准组织研发与生产。
做为自控阀门中高端品牌企业之一，公司已通过阀门类ts特种设备制造许可证，iso9001国际质量体系认证、严格遵循erp质量管理体系，实施自动化系统产业链为发展方向。公司引进auto cad工程设计师、3d max三维高级设计师、ug设计师，以先进的设计理念，将产品的研发与设计标准化、国际化、新颖化，实现产品的升级换代和适用技术的产业化，始终保持在自控阀门行业的科技前沿。
